HYT400 礦用永磁開關控制器 智能永磁控制器(驅動器) XB400 ZZ400 ZC400 WT400
礦用永磁開關控制器 (永磁斷路器用) 型號: HYT400 (XB400 ZZ400 ZC400 WT400)
- 型號： HYT400
- 品牌： 弘宇泰
- 價格： 3000元/臺
礦用永磁開關控制器 (永磁斷路器用) 型號: HYT400 (XB400 ZZ400 ZC400 WT400)
（10個以上，價格另議）
礦用永磁開關控制器 (永磁斷路器用)主要應用于6KV、10KV、35KV配電線路中的各種永磁真空接觸器、斷路器、重合器，以及礦用真空斷路器中，對永磁開關的合閘、分閘過程進行控制。外型尺寸為205*150*38mm
接線端子如下:
◆ 采用先進的電力電子控制技術、開關元件采用較高電壓電流裕量的IGBT，體積小205*150*38mm
◆IGBT采用正負電源專用驅動電路，能可靠關斷，使產品的可靠性更高。
◆工作電壓范圍寬AC60-150V可正常工作。
◆ 交流100V輸入電壓斷電或欠壓時，可實現自動分閘、合閘閉鎖、和電容自動放電的功能，2分鐘內能將電容的電能放完至0V，無電能存留。
◆集成了電容充電功能，不需要另配電容充電模塊，配電容就可直接使用,可以直接為1～10萬μF的儲能電容穩壓充電，驅動電流最高可達DC160A。
◆無觸點。
◆內部設定合閘最低可操作電壓告警。
◆ 合分閘操作可以使用本地按鈕、100V有源遠程線控。

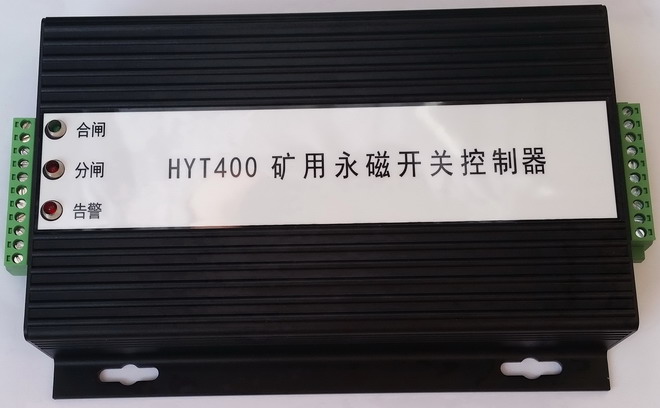

◆控制器的狀態可以通過指示燈顯示。
◆經濟性好。一體化設計，不使用電容充電電源，使開關生產廠商近一步降低了成本。
◆預留有兩路開入檢測接口，可以根據控制需求，實現閉鎖或其它組合邏輯功能。
◆如果使用兩個電容器，分別為合、分閘線圈提供操作電源，可以可靠驅動永磁機構，實現快速合、分，或者重合閘功能。
◆工作溫度 -30℃ to 85℃
◆外型尺寸
主要技術參數:
序 號 | 項 目 | 測試條件 | 數 據 |
1 | 適用永磁機構 | 單（雙）穩態 | 單（雙）線圈 |
2 | 輸入工作電壓 | 交流配合電容 | AC60～150V |
3 | 儲能電容充電電壓 | 穩壓、可調 | DC100～210V |
4 | 儲能電容充電電流 |
| ＜2A |
5 | 合分閘最大驅動電流 | 100ms | DC80A或DC160A |
6 | 整機靜態功耗 | ≤5W | |
7 | 合閘告警電壓 | 可調 | DC100～200V |
8 | 開出參數 | 信號輸出 | 0.5A125VAC 0.2A110VDC |
9 | 使用環境 | -30℃至85℃ | |
10 | 最大外形尺寸 | 長*寬*厚 | 205*150*38 |
注意：具體參數可根據廠家提供開關的參數進行設定 | |||

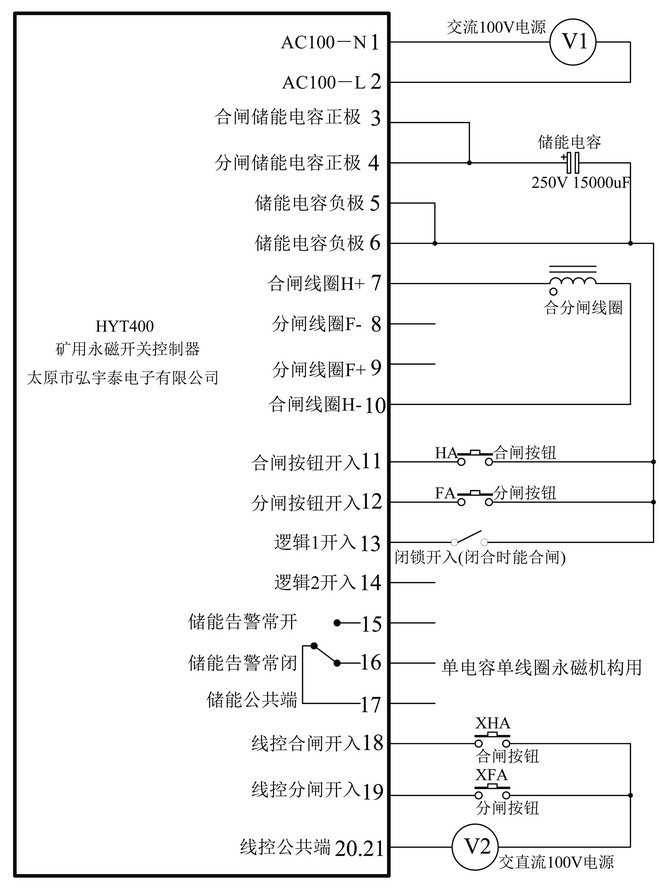

◆應用接線圖
開關控制器內部由二個指示燈供開關狀態指示用。
1、合閘位指示燈：燈亮表示開關處于合閘位置。閃爍表示合閘電壓不足。
2、分閘位指示燈：燈亮表示開關處于分閘位置。閃爍表示不能合閘，不具備合閘的條件。
3、儲能常開常閉接點：接點動作表示電容充電中，接點不動作表示電容電壓高于合閘告警電壓值 。
安裝尺寸：
友情提示：本產品保好用，1個月內包換包退；3個月內包換；
